一分钟了解电气设备中导线颜色代表

放大字体  缩小字体 发布日期:2016-04-13

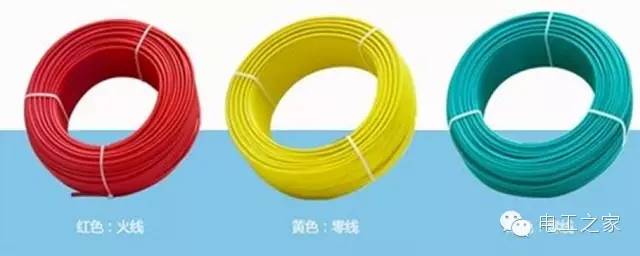

 依导线颜色标志电路时

1、黑色

装置和设备的内部布线。

2、棕色

直流电路的正极。

3、红色

三相电路和C相;

半导体三极管的集电极;

半导体二极管、整流二极管或可控硅管的阴极。



4、黄色

三相电路的A相;

半导体三极管的基极;

可控硅管和双向可控硅管的控制极。

5、绿色

三相电路的B相。

6、蓝色

直流电路的负极;

半导体三极管的发射极;

半导体二极管、整流二极管或可控硅管的阳极。

7、淡蓝色

三相电路的零线或中性线;

直流电路的接地中线。

8、白色

双向可控硅管的主电极;

无指定用色的半导体电路。

9、黄和绿双色(每种色宽约15~100毫米交替贴接)

安全用的接地线。

10、红、黑色并行

用双芯导线或双根绞线连接的交流电路。

依电路选择导线颜色时

1、交流三相电路的

A相:黄色;

B相:绿色;

C相:红色;

零线或中性线:淡蓝色;

安全用的接地线:黄和绿双色。

2、用双芯导线或双根绞线连接的交流电路:

红黑色并行。

3、直流电路:

正极:棕色;

负极:蓝色;

接地中线:淡蓝色。

4、半导体电路的半导体三极管的集电极:红色;基极:黄色;发射极:蓝色。

半导体二极管和整流二极管的阳极:蓝色;

阴极:红色。

可控硅管的阳极:蓝色;

控制极:黄色;

阴极:红色。

双向可控硅管的控制极:黄色;

主电极:白色。

5、整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色;有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。

6、具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。
